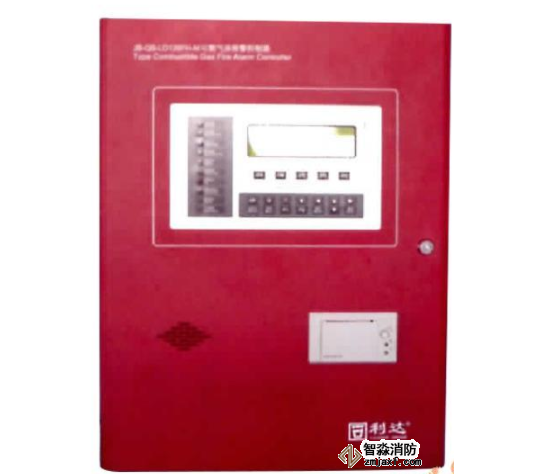

一、利達JB-QB-LD128FH-M可燃?xì)怏w報警控制器產品介紹

　　利達JB-QB-LD128FH-M可燃?xì)怏w報警控制器是智能化的二總線可燃?xì)怏w報警設備，采用中文液晶顯示。LD128FH-M屬于純報警控制器，共8個探測回路，每回路更大 地址點數為64點，配備了2路公共報警無源輸出節點和1路總故障無源輸出節點。具有一個485總線接口和一個CAN總線接口，將現場的報警、故障屏蔽等信息傳至消防控制室圖形顯示裝置和其他消防控制器。

　　經過公安部消防產品合格評定中心及 消防電子產品質量監督檢驗中心依據GB16808-2008《可燃?xì)怏w報警控制器》、《強制性認證實施規則》、《強制性產品認證實施細則》檢驗和審核，符合認證要求，取得消防產品3C認證。

二、利達JB-QB-LD128FH-M可燃?xì)怏w報警控制器功能特性

　　1、本機容量：提供8個探測回路，更大 地址點數為512點。

　　2、全中文240×64液晶顯示屏顯示主要信息與內容，指示燈指示關鍵狀態。

　　3、具有可燃?xì)怏w濃度顯示功能

　　4、具有CANBus接口，可以作為區域控制器與其他設備進行聯網。

　　5、系統具有黑匣子功能，可存儲1000條報警記錄，1000條其它記錄，用戶可方便地在系統菜單中調出所存儲的報警記錄。

　　6、具有可燃?xì)怏w報警功能，有2路常開公共火警輸出節點,1路總故障輸出節點。

　　7、可與消防控制室圖形顯示裝置通訊。

三、利達JB-QB-LD128FH-M可燃?xì)怏w報警控制器技術指標

四、利達JB-QB-LD128FH-M可燃?xì)怏w報警控制器外形結構示意圖（單位：mm）

五、利達JB-QB-LD128FH-M可燃?xì)怏w報警控制器端子示意圖

六、利達JB-QB-LD128FH-M可燃?xì)怏w報警控制器系統框圖

七、利達JB-QB-LD128FH-M可燃?xì)怏w報警控制器布線要求

　　1、端子配線：所有引入線均剝開1cm，掛錫或用接線卡后接入端子。

　　2、二總線：宜選用截面積≥1.0mm²的阻燃RVS銅芯雙絞線。連接導線的長度應以總導線電阻＜50Ω為限，否則應考慮增大導線的截面積，或加裝總線中繼器（不宜采用平行線）。

　　3、DC24V電源總線：宜選用截面積≥1.5mm²的耐火B(yǎng)V銅芯電線電纜。電源線總壓降≤3V，否則應考慮增大導線截面積。

　　4、通訊線采用兩芯屏蔽電纜或一對雙絞線，單芯線徑≥1.0mm²。

　　5、接頭的處理：所有的連線接頭都應焊接或壓接，并用絕緣套管密封，防止短路和漏電。
