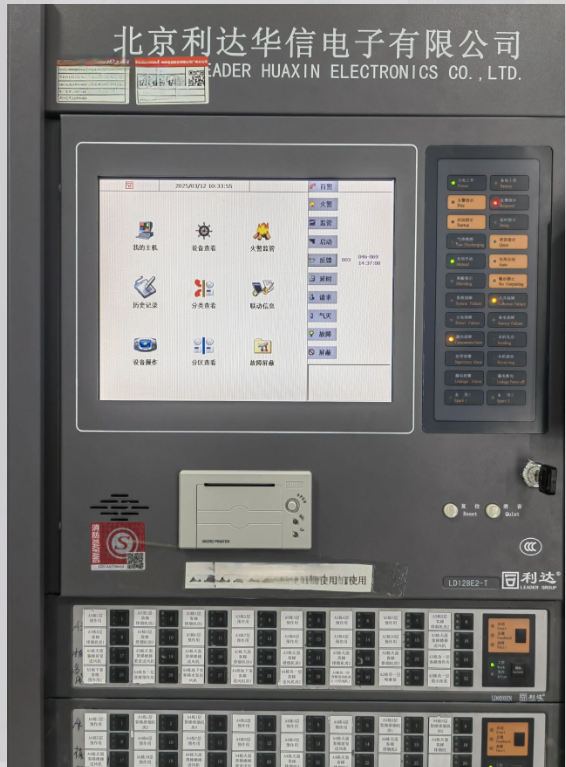

利達JB-QG-LD128E2-T火災報警控制器/消防聯動控制器是智能化的二總線火災自動報警設備。采用無主從方式的對等網絡架構設計，每臺控制器可顯示網絡內所有設備工作情況，是集中區域兼容型控制器。

單機容量更大 32回路，最多5120個地址點，多線直控輸出點最多159個，總線輸出點最多512個。網絡容量：64臺控制器、256回路、65536個地址點。采用方便靈活的觸摸屏操作，還可外擴鼠標及鍵盤進行操作。支持分區的設置和操作，可以將有聯動關系的報警和輸出設備編入一個或者多個分區內，簡化邏輯關系。具有黑匣子功能，存貯1000條火警記錄，1000條設備故障記錄，1000條請求記錄，1000條啟動記錄，1000條反饋記錄，1000條操作記錄，1000條監管報警記錄，1000條氣滅記錄，1000條其它故障記錄，1000條運行記錄。

運行界面下，紅色方框表示主菜單界面，按照圖標指示可以對控制器進行不同的操作設置。

藍色方塊內表示實時信息顯示監控界面，該區域里始終顯示 火警、火警、監管、啟動、反饋、延時、故障、屏蔽、請求、氣滅等信息。每種都顯示一條，可觸摸屏幕上的相應功能按鈕可以隨時查閱，不相互覆蓋，不受左側顯示區的影響。 火警顯示 個報警的探測器的地址和時間，其余項目分類統計事件信息，各欄目中前面的數字表示本欄目設備的總數，后面上方表示當前顯示的設備地址，下面顯示發生的時間。點擊相應按鍵可以在屏幕右下角滾動查看欄目中的設備的詳細信息。如果沒有任何操作，右下角的信息框自動顯示最新的事件，無新事件時，滾動顯示火警信息。

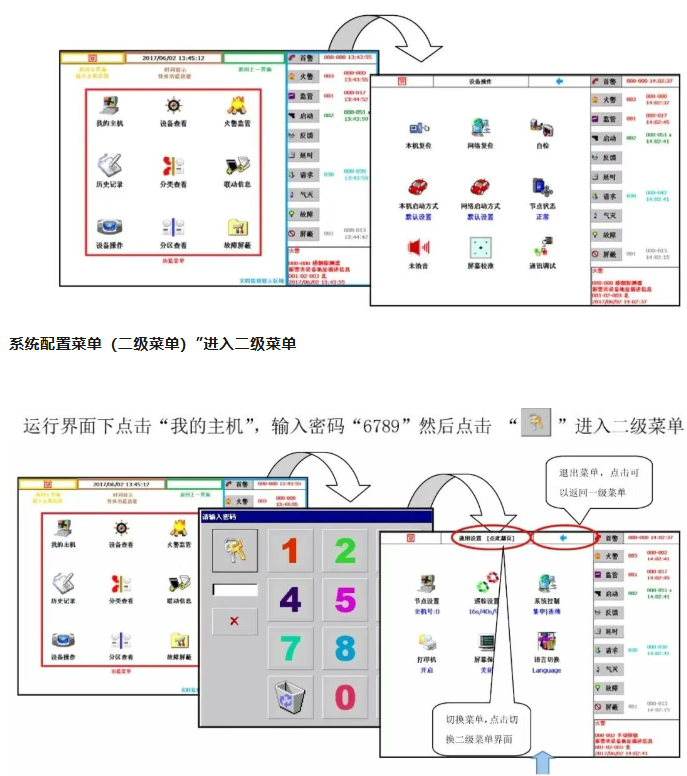

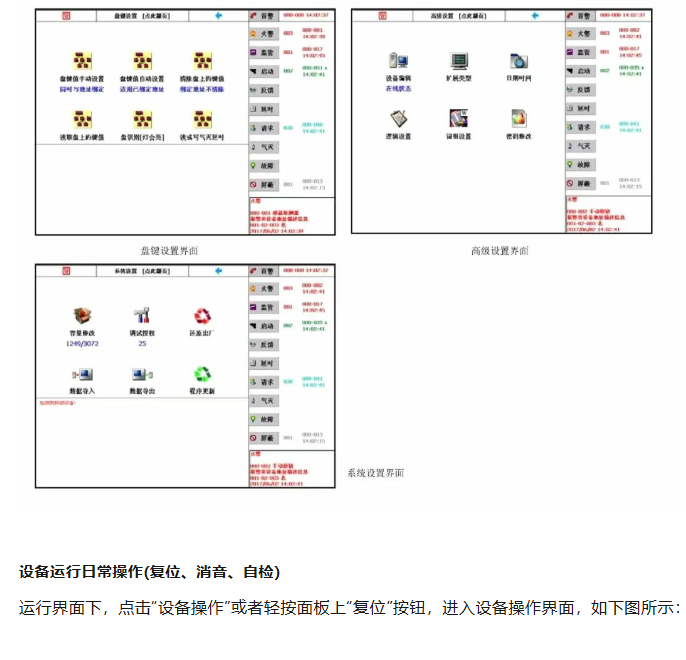

菜單簡介：控制器上電后首先進行系統的初始化，結束后控制器顯示主菜單界面。主界面上又分為上部小菜單欄，顯示系統時間。中部大菜單區有九種操作命令，其選項和功能分別如下，點擊相應的菜單命令就可進入其中進行下一步的操作。

【我的主機】

→【節點設置】功能：設置本機地址、本機驅動板、本機聯動盤地址。

→【巡檢設置】功能：設置火警、故障、節點的巡檢時間，可根據現場需求進行更改。

→【系統控制】功能：設置集中機區域機模式及廣播交替模式。

→【打印機】功能：打印機相關設置，可選擇打印或不打印某些信息。

→【屏幕保護】功能：設置開啟或關閉屏幕保護。

→【語言選擇】功能：切換界面的中英文顯示。

→【盤鍵值手動設定】功能：手動設置聯動盤鍵值。

→【盤鍵值自動設定】功能：聯動控制盤自動關聯回路地址。

→【清除盤上的鍵值】功能：清聯動控制盤鍵值。

→【讀取盤上的鍵值】功能：讀取聯動控制盤鍵值設置情況。

→【盤識別】功能：識別連接在控制器上的所有聯動盤。

→【讀或寫氣滅延時】功能：氣體滅火延時設置。

→【設備編輯】功能：查看設備的在線狀態，設置和修改設備的類型屬性和描述等信息。

→【擴展類型】功能：自定義的設備類型的編輯。

→【日期時間】功能：日期與時間的更改。

→【邏輯設置】功能：修改和查看控制器的邏輯關系。

→【詞組設置】功能：根據現場需求，編輯保存一些常用詞組。

→【密碼修改】功能：重設密碼。

→【容量修改】功能：輸入從公司申請的12位增容碼對控制器容量進行修改。

→【調試授權】功能：輸入從公司申請的12位調試碼對控制器進行設置修改。

→【還原出廠】功能：初始化控制器為出廠狀態。

→【數據導入】功能：將移動設備中的數據導入控制器。

→【數據導出】功能：將控制器中的數據和記錄導出到移動設備中。

→【程序更新】功能：將移動設備中程序文件導入控制器進行程序更新。

【歷史記錄】功能：查看火警記錄、設備故障記錄、請求記錄、啟動記錄等所有記錄。

【設備操作】：

→【本機復位】功能：控制器與自帶設備復位。

→【網絡復位】功能：網絡中所有設備復位。

→【自檢】功能：控制器與所帶設備自檢。

→【本機啟動方式】功能：修改本機聯動時模塊的啟動方式。

→【網絡啟動方式】功能：顯示和修改網絡中所有控制器的啟動方式。

→【節點狀態】功能：顯示控制器聯網，配接的驅動板，配接的聯動盤的通訊狀態。

→【消音】功能：可以操作控制器消音。

→【屏幕校準】功能：對觸摸屏進行重新校準。

→【通訊調試】。功能：顯示控制器與其配接設備的通訊信息。

【設備查看】功能：查看回路信息。(包括網絡回路信息，本機回路為黑色，網絡回路為藍色)

【分類查看】功能：按照設備類型查看本機和網絡設備。

【分區查看】功能：按照設備所屬區查看本機和網絡設備。

【火警監管】功能：所有火警和監管報警的設備數量查詢及操作。

【聯動信息】功能：聯動設備信息查詢及操作。

【故障屏蔽】功能：屏蔽設置地址點故障信息。

屏幕的右側為主信息顯示區，在該區域里始終顯示 火警、火警、監管、反饋、啟動、延時、故障、屏蔽、請求、網請等信息，每種都顯示一條，可觸摸屏幕上的相應功能按鈕可以隨時查閱，不相互覆蓋，不受左側顯示區的影響。主信息顯示區下方顯示的是當前所選定設備的地址號、設備類型和安裝的位置。

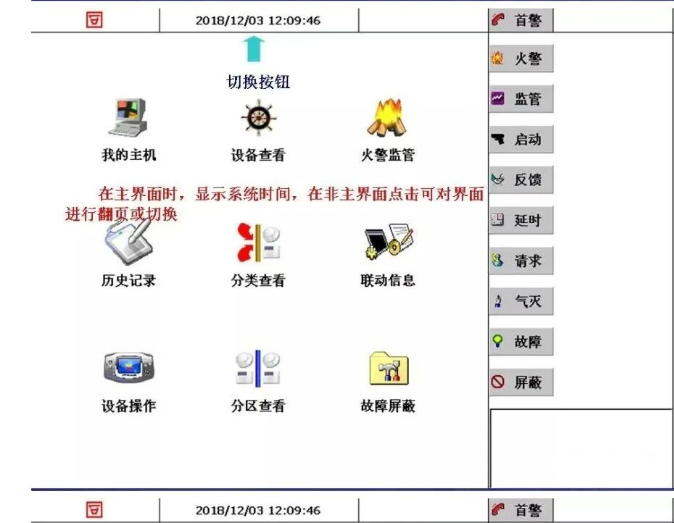

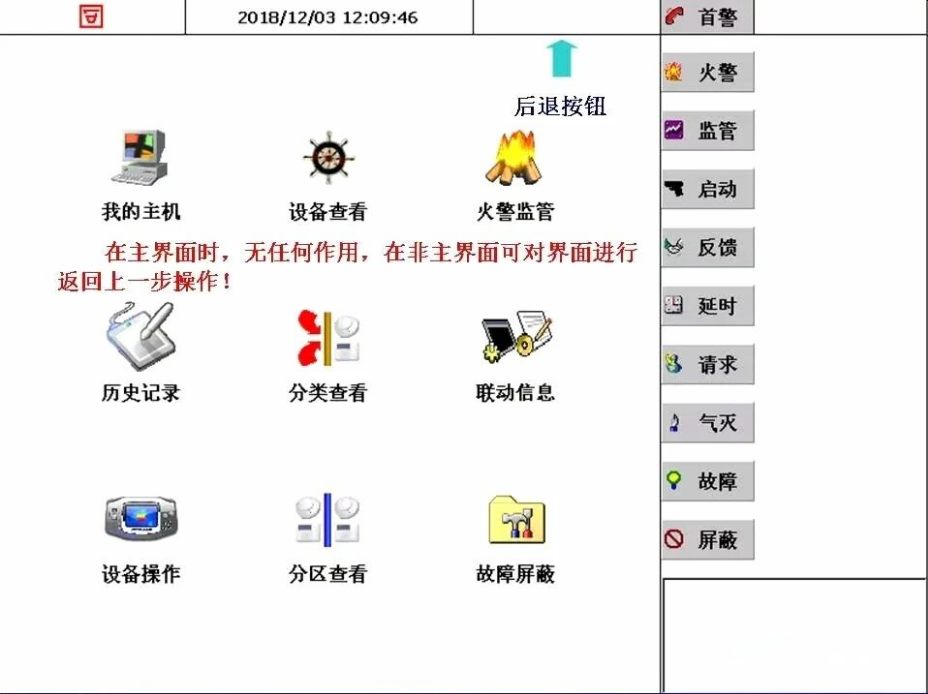

主界面的最上方小菜單欄，不同界面有不同功能，操作控制器時按照顯示信息使用其功能。

簡易操作指南：

1、本機復位：

a、主界面→[設備操作]→[主機復位]

b、主機前面板[復位]按鍵→程序界面[主機復位]

2、網絡復位（當本機為集中機時）：

a、主界面→[設備操作]→[網絡復位]

b、主機前面板[復位]按鍵→程序界面[網絡復位]

3、自檢

主界面→[設備操作]→[自檢]

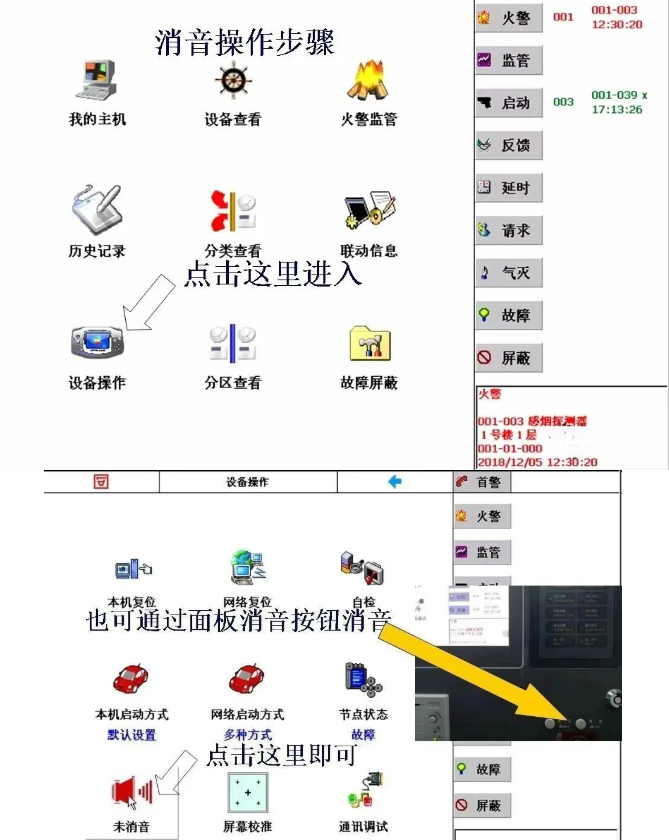

4、消音

a、主界面→[設備操作]→[消音]

b、主機前面板[消音]按鍵

5、火警顯示：[ 火警]欄顯示 火警，[火警]欄循環顯示所有火警

6、火警查看：主界面→[火警信息]→選擇條目

7、啟動

a、主界面→[設備查看]→選擇驅動板回路地址→[啟動]

b、邏輯啟動，邏輯滿足時設備啟動

8、停止

a、主界面→[設備查看]→選擇驅動板→選擇回路地址→[停止]

b、主界面→[聯動信息]→選擇條目→[停止]

9、密碼：用戶密碼默認為9999，系統密碼默認為6789。

操作說明：

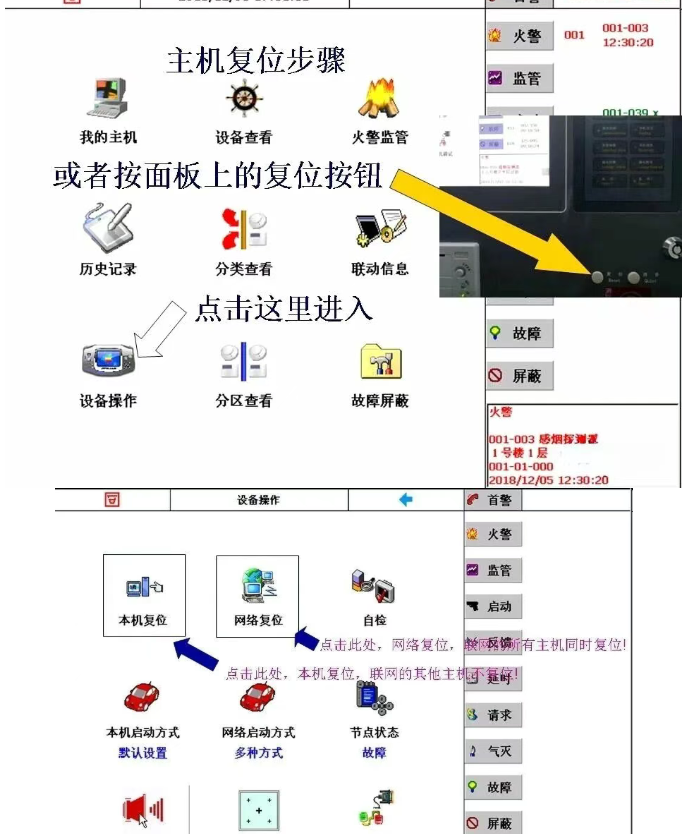

設備操作菜單（一級菜單）運行界面下，點擊“設備操作”或者輕按主機面板上“復位”按鈕，進入設備操作界面。如下圖所示：

1、本機復位設備操作界面下，點擊“本機復位”，復位本控制器。

按“復位”鍵，進入復位界面，點擊“主機復位”后消防主機自動復位。

（外部設備發生火警時，需要現場先復位，再主機復位。）

2、網絡復位點擊“網絡復位”，復位系統網絡中的所有控制器。
