利達消防主機作為火災自動報警系統的核心設備，其布線質量直接關系到整套系統的可靠性、穩定性和響應速度。科學、規范的布線不僅能確保火警信號的準確傳遞，還能在故障發生時便于檢修與維護。本文從標準與規范遵循、線路設計與選型、電源與接地處理、布線敷設與標識、防干擾與冗余設計、驗收與維護等方面，系統性地闡述利達消防主機布線時需要注意的要點，供設計、施工、維護及管理人員參考。

一、遵循相關標準與規范

1. 和行業標準：布線設計與施工必須嚴格遵守 現行的消防技術規范、電氣安裝規范、火災自動報警系統設計規范等相關標準（例如《火災自動報警系統設計規范》、《建筑防火規范》、《電氣裝置安裝工程電氣設備交接試驗》等），確保設計與施工具有合法合規性。

2. 廠家技術資料：參考利達消防主機的產品說明書、安裝手冊和技術參數，按照廠家關于回路連接、通訊協議、終端電阻、更大 負載等的具體要求進行布線，避免因誤接或功能不匹配導致系統故障或誤報、漏報。

3. 本地規范與驗收標準：某些地區或行業（如石化、地鐵、醫院、學校等）對消防系統有更高要求，須在設計前了解并滿足當地消防部門及行業主管單位的特殊要求。

二、線路設計與電纜選型

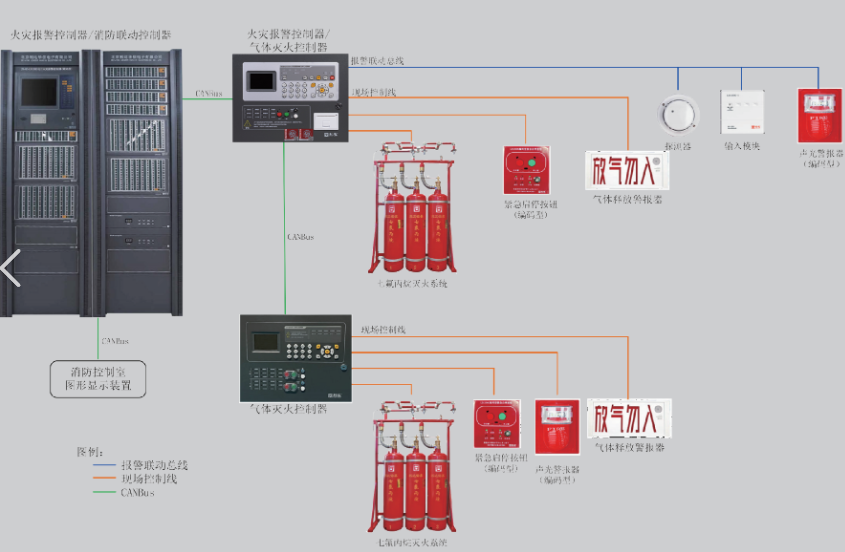

1. 回路劃分與拓撲結構：根據建筑功能、火災危險分區和探測器數量，合理劃分探測器回路、手動報警按鈕回路、聲光報警器回路和聯動控制回路。常見回路拓撲包括主從式、環網式（雙回路冗余）等；對于重要場所建議采用帶冗余的環網結構，以提高系統容錯能力。

2. 電纜類型選擇：應選用符合消防要求的電纜型號，例如耐火電纜、阻燃電纜或低煙無鹵（LSZH）電纜，確保在火災時信號傳輸不中斷、人員能安全疏散。探測器回路常用消防專用屏蔽雙絞線或綜合線纜；報警輸出、聯動控制線宜采用截面積足夠、絕緣性能良好的多芯電纜。

3. 電纜截面積與負載能力：按電流大小與電壓降要求選擇導線截面積，確保長距離傳輸時電壓降在允許范圍內，同時保證消防主機對外接設備供電穩定。特別注意聲光報警器、吸噴淋閥驅動、電動防火門等大功率設備需單獨電纜或經專用供電回路。

4. 屏蔽與對稱布線：對易受電磁干擾的通訊回路（如數字通訊總線、環網通信線等）應采用屏蔽或雙絞結構，并在系統接地處做適當處理。避免將信號線與高壓動力線、弱電設備電源線混排敷設。

三、電源供給與接地處理

1. 主備電源配置：消防主機一般要求主電源與備用電源（蓄電池）相互切換可靠無縫。布線時應為主電源和充電線路預留充足截面并按要求設置熔斷保護；蓄電池線路應采用低阻抗粗導線，并盡量縮短電纜長度以減少電壓降和發熱。

2. 直流供電回路注意事項：消防主機直流輸出通路應獨立、可靠，接線端子需緊固、防松動；電池的正負極應有明顯標識并防止倒接；電池箱位置應通風良好并便于檢查。

3. 接地與等電位聯結：系統應有穩固的保護接地和信號屏蔽接地。接地電阻應滿足規范要求，避免因接地不良導致通訊誤差或設備損壞。不同系統接地要注意分區（保護接地、功能接地、屏蔽接地）原則，避免地環路產生干擾。

4. 防雷與浪涌保護：在可能遭受雷擊或外部浪涌的場所，應在消防主機、通訊口及進線端安裝適當的浪涌保護裝置（SPD），并確保接地良好。

四、布線敷設與安裝細節

1. 路由規劃與敷設方式：在設計階段明確電纜走向、橋架位置、穿管路線和過墻過樓板的處理方式，避免盲目布線。消防電纜的走向應盡可能沿消防防線或疏散通道的外側布置，避免穿越有高度火災危險區域。

2. 管線分隔與保護措施：盡量采用獨立橋架或穿管敷設，防止動力線、弱電線與消防信號線共箱共管引起串擾或熱影響。穿墻、穿樓板處應做防火封堵處理，保持防火分隔完整。

3. 線槽與固定：電纜應平整、整齊地排列并采用合適的固定件固定，避免拉力集中與電纜受壓。單條電纜不應超出制造商允許的彎曲半徑，防止絕緣破損。盡量避免急彎、扭曲和長時間受壓。

4. 接線端子的規范化與防護：主機接線端子接線需按說明書接入，接觸可靠、擰緊到位并做絕緣處理。對裸露接頭采用防護罩或絕緣套，重要接點可施加防松裝置或定期檢查。

5. 標識與資料記錄：每根電纜、每組接線應有明確標識（編號、回路名稱、起止位置等），并在竣工后整理完善的電纜布線圖、接線圖、設備清單與測試記錄，便于日后檢修與擴容。

五、防干擾與可靠性設計

1. 遠離強干擾源：信號線應避開高頻設備、變頻器、電焊機、高壓電纜等強電磁干擾源，必要時設置較大間距或采用屏蔽、隔離措施。

2. 屏蔽與接地策略：對于屏蔽線纜，屏蔽層應在一端或按廠家建議接地，避免形成地環路而帶來干擾。通信總線可考慮采用差分傳輸方式以增強抗干擾能力。

3. 冗余與容錯設計：關鍵區域應考慮雙回路、備份主機或備用通訊鏈路設計，以提高系統在單點故障時的持續工作能力。對重要聯動設備設置本地手動控制或遠程備份策略。

4. 抗誤報設計：合理布置探測器與取樣點，避免將探測器直接置于易產生蒸汽、粉塵、油煙或強光照射等位置；對誤報高風險區使用功能更強的探測器或配套防誤報算法與延時策略。

六、調試、驗收與日常維護

1. 系統調試：布線完成后應按規范進行逐回路的絕緣、通斷、電阻、通信協議及功能測試，檢查終端電阻、回路極性、地址配置及聯動動作是否正確，并做好測試記錄。

2. 聯動功能驗證：對聯動輸出回路、滅火系統、通風與排煙控制、應急照明、疏散廣播等功能進行聯動聯試，確保在火警發生時各子系統能夠按序列正確動作。

3. 驗收資料與備案：按消防主管部門要求提交設計、施工、調試及測試報告，確保系統通過驗收并完成備案。

4. 定期維護與巡檢：建立定期檢測與維護計劃，包括對主機、探測器、電池、接線端子、接地狀態及布線完整性的檢查，及時排查隱患并記錄維保日志。

七、施工與現場管理注意事項

1. 施工組織與人員資質：布線施工應由具備相應資質且熟悉消防系統施工規范的單位與人員執行，嚴格按照施工組織設計進行操作。

2. 與其他專業協同：與建筑、機電、暖通、安防等專業做好配合，避免后期返工或線路沖突問題。布線工程應在主體工程和內部裝修施工階段合理安排管線預埋，避免被切割或損壞。

3. 安全與環保：施工過程中注意電氣安全、用電規范及消防安全，施工材料應符合環保與安全指標，避免使用劣質電纜或不合格的輔材。
