利達LD1000ED 火災聲光警報器（隔爆型）接線安裝技術

介紹：

LD1000ED火災聲光警報器采用特殊防潮技術，抗潮濕、抗干擾能力強，該火災聲光警報器占一個節點地址，采用電子編碼方式編址，操作方便。可通過設置作為無編碼火災聲光警報器使用。LD1000ED 火災聲光警報器與利達公司生產的全系列控制器配合使用。當現場發生火災并確認后，安裝在現場的火災聲光警報器可由消防控制中心的火災報警控制器啟動，發出強烈的聲光報警信號，以達到提醒現場人員注意的目的。滿足 GB/T 3836.1-2021 《爆炸性環境 第 1 部分：設備通用要求》、GB/T 3836.2-2021《爆炸性環境 第 2 部分：由隔爆外殼?d?保護的設備》、GB/T 3836.31-2021《爆炸性環境第 31 部分：由防粉塵點燃外殼?t?保護的設備》等標準，防爆標識 Ex db ⅡC T6 Gb; Ex tb ⅢC T80℃ Db。主要用于石油、化工等行業具有防爆要求的場所，適用于 1 區、2 區，含有 IIC 類爆炸性氣體環境或 21 區、22 區含有ⅢC 類導電性粉塵環境的場所。滿足 GB 26851-2011《火災聲和/或光警報器》、CNCA-C18-01《強制性產品認證實施規則》、CCCF-CCC-03《強制性產品認證實施細則》，取得防爆合格證和消防產品 3C 認證證書。

功能：

★ 二總線，無極性，采用專用嵌入式 MCU。

★ DC 24V 二總線無極性。；

★ 采用電子編碼，占一個地址點（0～255）。

★ 室外型，具有防爆功能。

★ 可通過設置作為無編碼火災聲光警報器使用。

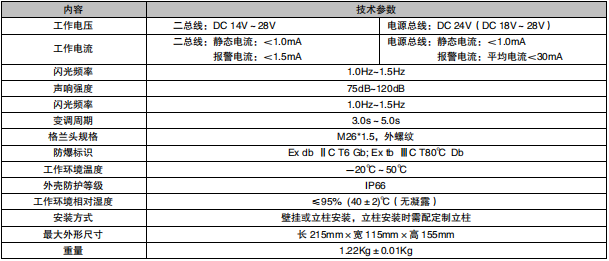

主要技術指標：

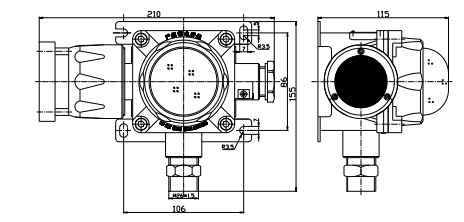

外形結構示意圖：

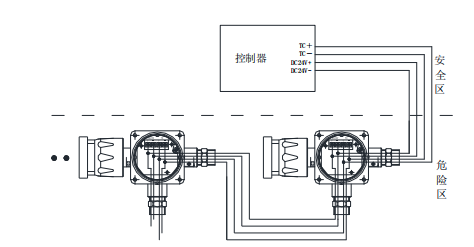

安裝及接線示意圖：

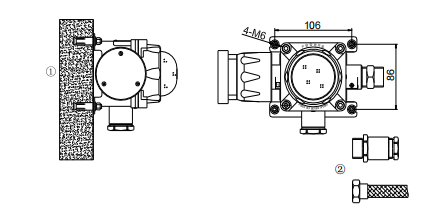

(1)利用膨脹螺栓將火災聲光警報器固定于墻面

(2)穿線后在進線端連接防爆金屬軟管或格蘭頭

注：接線時絲堵和對絲可根據現場使用情況隨孔內配件一起互換安裝位置。

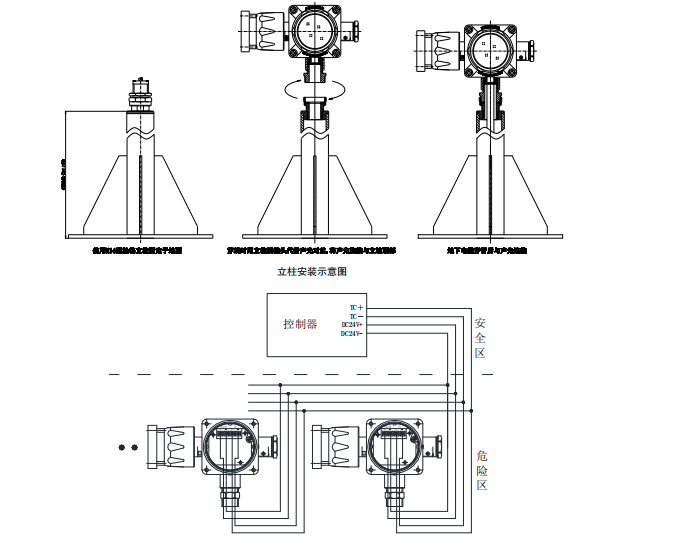

壁掛安裝示意圖
