利達JTY-GM-LD3000EL 點型光電感煙火災探測器（編碼型）接線安裝技術

介紹：

 利達JTY-GM-LD3000EL 點型光電感煙火災探測器采用內置單片機，具有現場參數采集的能力，并能時時處理，同時向控制器傳遞正常火警信號，并 可向控制器上報現場煙濃度的曲線圖。指示燈指示探測器工作狀態，探測器正常監測時，指示燈為間隔 12 秒閃爍指示，發現火情后，指示燈為常亮， 直到接收到控制器的復位信號為止。每個 LD3000EL 占用控制器一個地址點，采用電子編碼方式編碼，操作方便；抗干擾能力強，可靠性高；結構設 計無污染，抗潮濕；LD3000EL 廣泛應用于工業及民用建筑。配接 LD10EL 底座與利達公司生產的控制器配合使用。符合 ANSI/UL268 火災報警系統中感煙探測器安全標準，通過美國 UL 認證，并取得 UL 證書。經應急管理部消防產品合格評定中心及 消防電子產品質量檢驗檢測中心按照 GB4715-2005《點型感煙火災探測器》、CNCA-C18-01《強制性產品認證實施規則》、CCCF-CCC-01《強制性產品認證實施細則》檢驗和審核，符 合認證要求，取得消防產品 3C 認證證書。

功能：

★ 二總線、無極性。

★ 采用專用嵌入式 MCU 技術的第二代分布智能型產品。

★ 采用電子編碼方式，占一個地址點。

★ 具有黑煙報警功能。

★ 具有污染補償功能。

★ 模擬量感煙探測器，可以上傳控制器現場煙濃度數據。

★ 塑料件采用 V-0 級阻燃材料注塑而成。

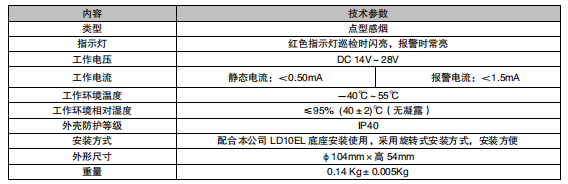

主要技術指標：

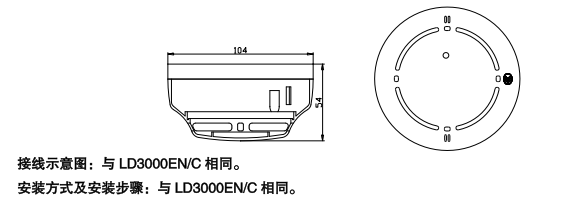

探測器外形結構示意圖：

相關說明書下載

探測器類— JTY-GM-LD3000EL安裝使用說明書 V1.0.pdf
