利達NAJ2100 消防應急廣播設備/消防電話接線安裝技術

利達NAJ2100 消防應急廣播設備/消防電話介紹：

NAJ2100 型消防廣播電話一體機包含消防應急廣播系統和消防電話系統兩部分，可分別完成現場的消防應急廣播功能和消防通訊功能。廣播系統更大

輸出功率為 150W，固定分成 2 個獨立廣播分區，有話筒、應急語音和 MP3 等多種音源供廣播時選擇。消防電話可帶 4 路多線制電話分機或電話插孔，

可連接 NAJ2216、NAJ2217 和 NAJ2218 等非編碼型分設備組成消防電話系統。系統均采用獨立漢字液晶顯示，有獨立按鍵進行操作，執行 GB16806-2006

及 號修改單標準。

利達NAJ2100 消防應急廣播設備/消防電話功能：

★ 有 2 個廣播分區，更大 輸出功率為 150W，具有輸出短路保護功能。

★ 有話筒、外線、U 盤、電子語音等 4 種音源供廣播時選擇。

★ 有手動和聯動兩種方式啟動應急廣播，聯動信號采用 DC24V 邏輯信號。

★ 待機時對 2 路廣播區域自動巡檢，在輸出有短路或斷路時進行故障提示。

★ 電話主機可與分機進行可靠通訊，并對在線登記分機進行實時監控，當?shù)怯浄謾C(jī)出現開路故障時可快速作出故障報警提示，便于日常維護。

★ 系統配備 NAJ2216 消防電話分機、NAJ2217 消防電話插孔和 NAJ2218 手提式消防電話分機。電話主機呼叫電話分機時有振鈴音提示，電話分機摘

機或手提電話分機插入電話插孔即可呼叫主機。

★ 本系統為固定 4 路配置，每路最多可接 4 部 NAJ2216 消防電話分機或 100 部 NAJ2217 消防電話插孔。

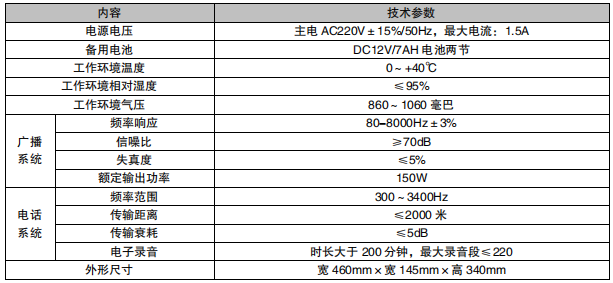

利達NAJ2100 消防應急廣播設備/消防電話主要技術指標：

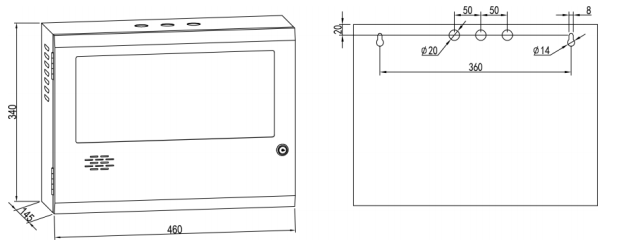

利達NAJ2100 消防應急廣播設備/消防電話外形及安裝尺寸示意圖：

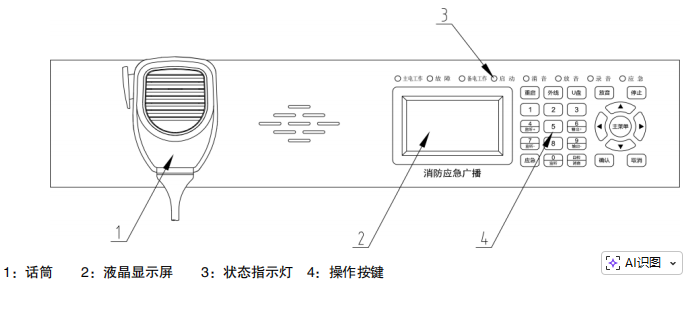

利達NAJ2100 消防應急廣播設備/消防電話廣播部分面板圖：

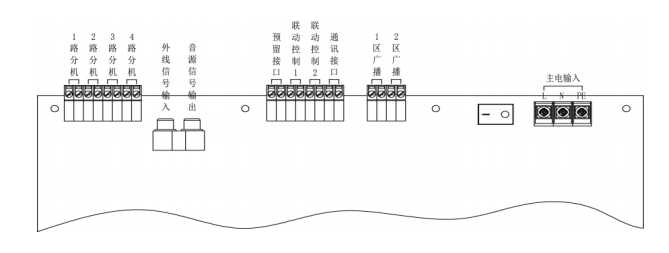

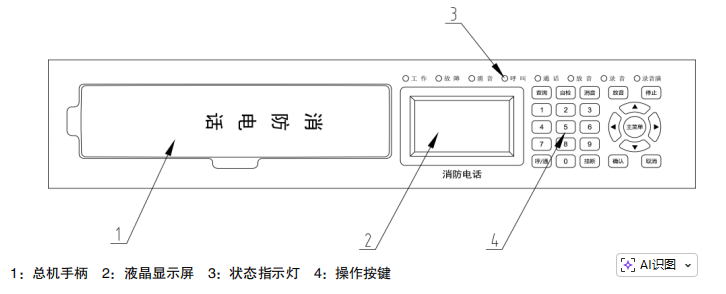

利達NAJ2100 消防應急廣播設備/消防電話端子說明：

AC 主電輸入：按端子定義接入 AC220V 的 L、N、PE 線。

1 區廣播：廣播 1 區輸出端，接現場 1 號廣播區域。

2 區廣播：廣播 2 區輸出端，接現場 2 號廣播區域。

聯動控制 1：廣播 1 區的 DC24V 邏輯信號聯動輸入端口（LD1）。（左負右正）

聯動控制 2：廣播 2 區的 DC24V 邏輯信號聯動輸入端口（LD2）。（左負右正）

音源信號輸出：本機音源信號輸出端，可外接擴展廣播功放。

外線信號輸入：外部音源信號輸入端。信號幅度≤0dB（0.775V）。

1 路分機-電話線路 1 輸出，接現場 1 號分機設備線路

2 路分機-電話線路 2 輸出，接現場 2 號分機設備線路

3 路分機-電話線路 3 輸出，接現場 3 號分機設備線路

4 路分機-電話線路 4 輸出，接現場 4 號分機設備線路
