利達常用消防設備接線圖2025

作者： 發布時間：2026-02-24 12:19:18點擊：29

信息摘要：

利達常用消防設備接線圖2025

        利達常用消防設備接線圖，并非官方資料，僅供參考，文章中可能有不正確的地方，請以北京利達最新設計手冊進行安裝！

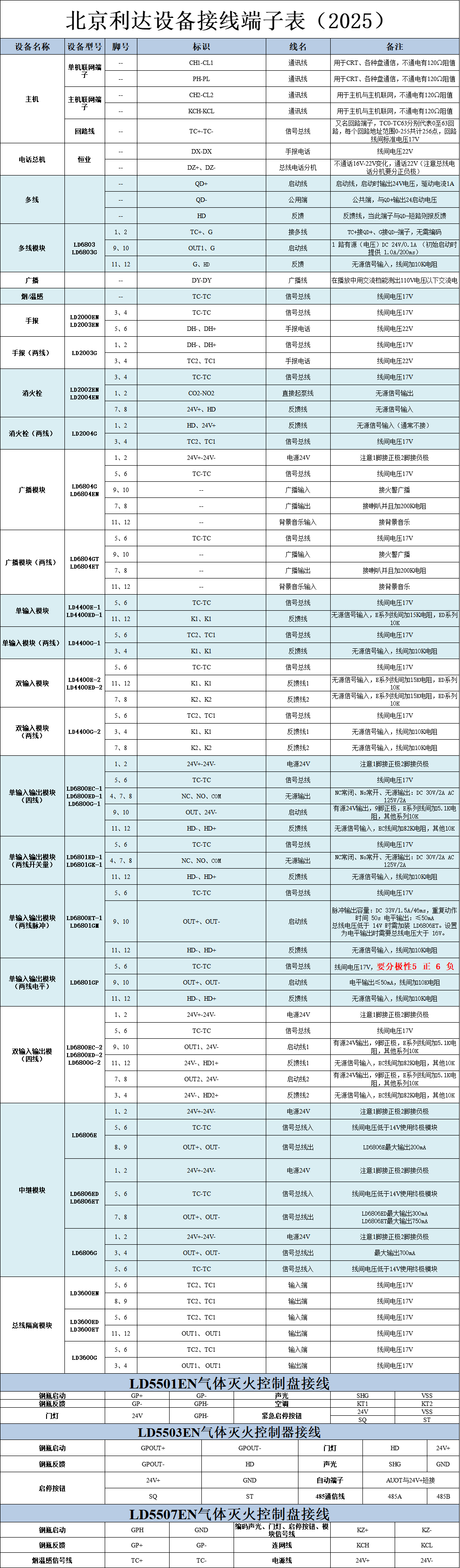

2025版利達消防設備接線圖：


利達手動按鈕、消火栓按鈕接線圖，如下：

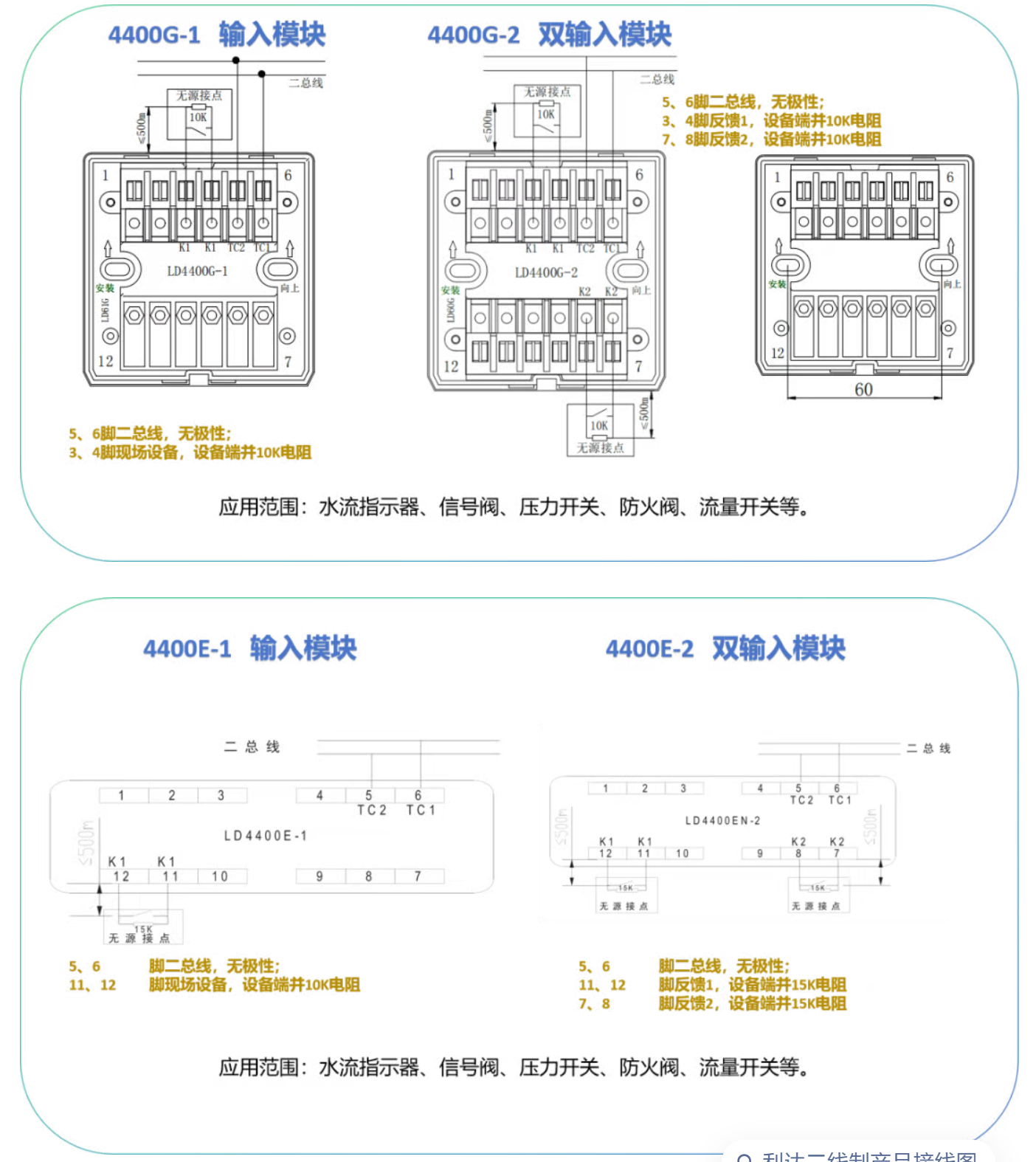

單輸入、雙輸入模塊接線圖，如下：
利達LD6804GT、LD6804ET二線廣播模塊接線圖，如下：
四線單控模塊接線圖，如下：
四線雙控模塊接線圖，如下：
二線開關量輸入輸出模塊LD6801ED-1、LD6801GK接線圖，如下：
二線脈沖單控模塊LD6800ED-1、LD6801GM接線圖，如下：
二線電平單控模塊LD6800ED-1、LD6801GM接線圖，如下：
總線中繼模塊接線圖，如下：
多線模塊：LD6803、LD6803G接線圖，如下：
隔離模塊：LD3600EN、LD3600ET、LD3600ED、LD3600G接線圖，如下：

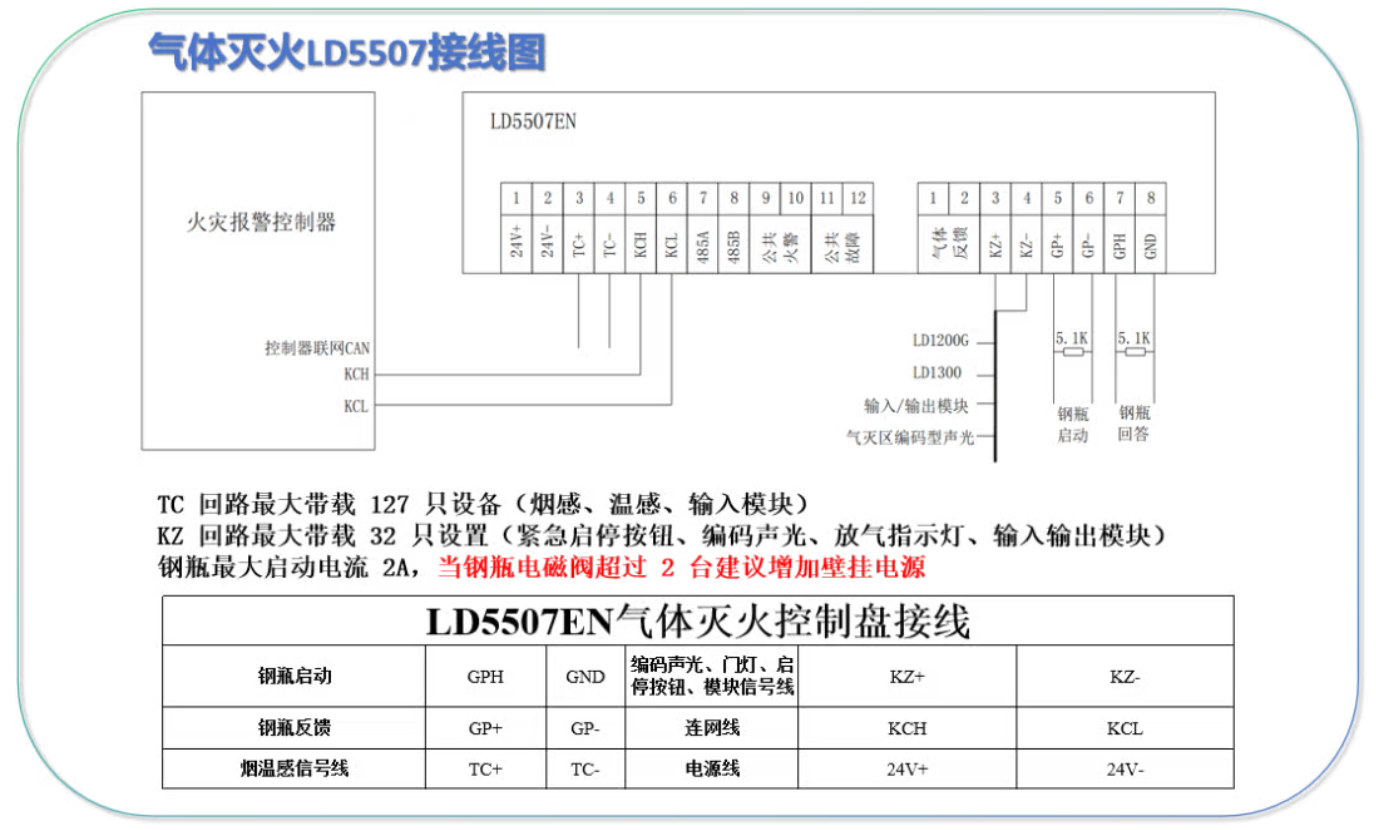

氣體滅火LD5507接線圖，如下：

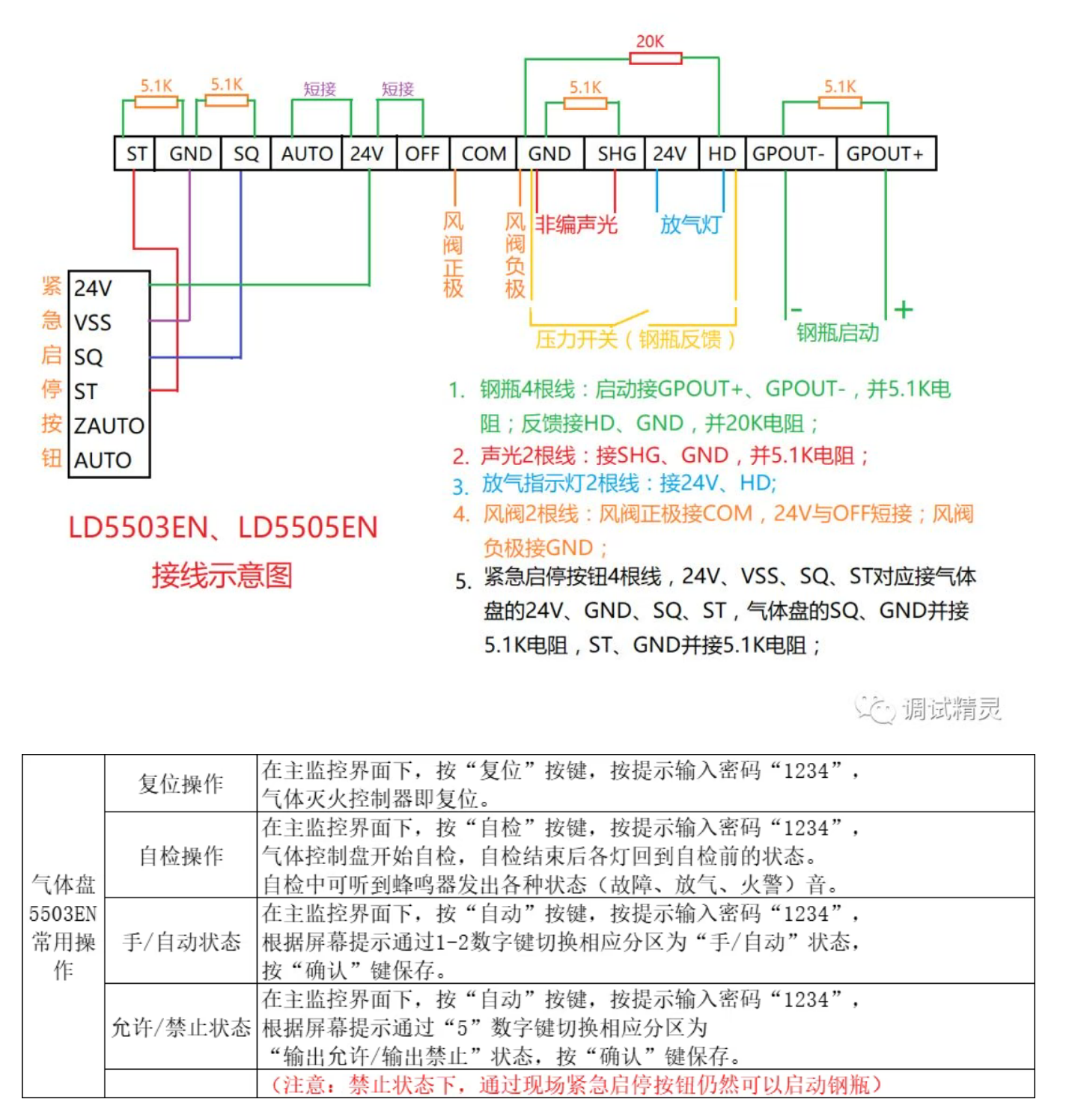

利達氣體滅火盤LD5503EN接線圖

老利達消防設備接線圖：

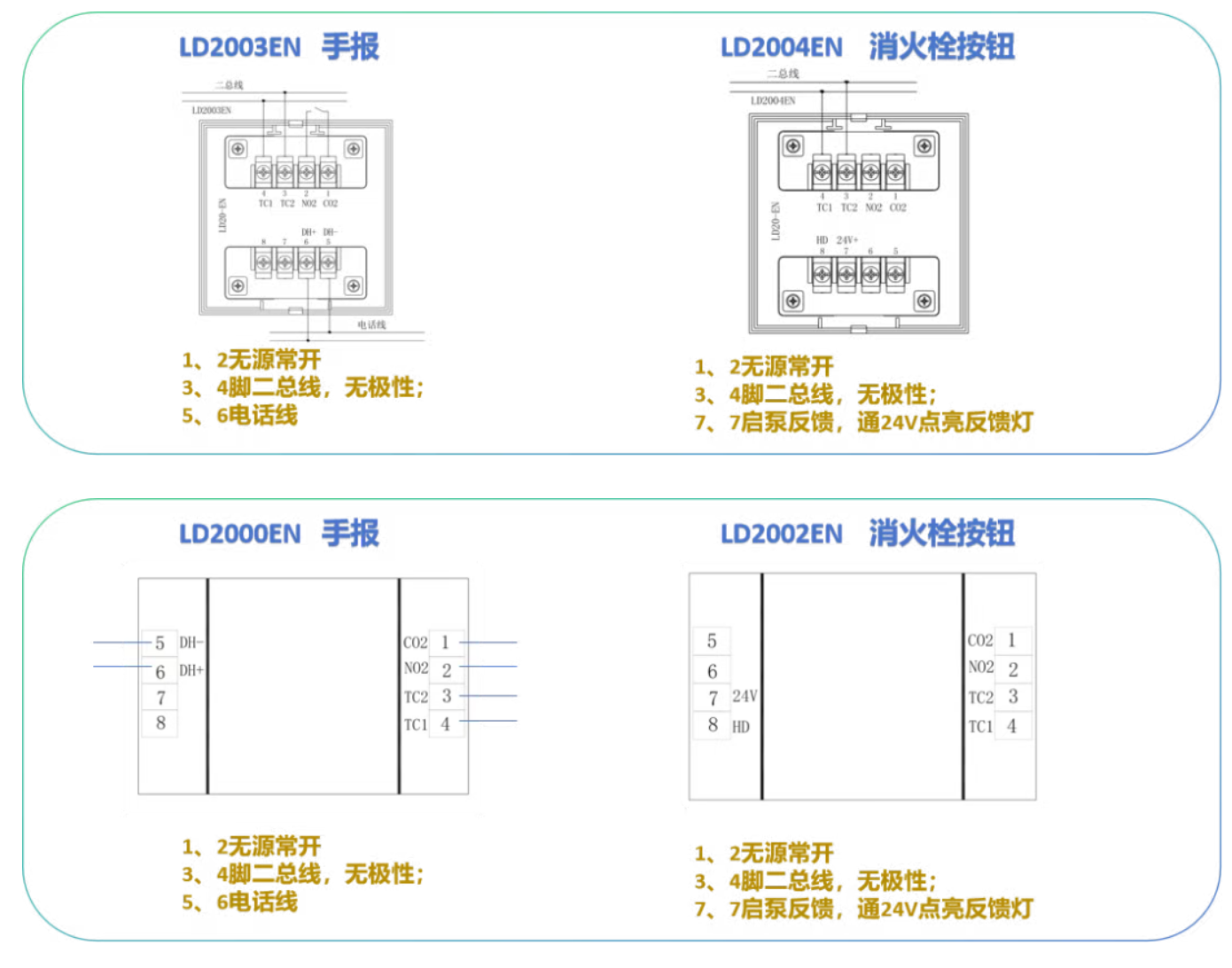

利達手報2003EN、消火栓2004EN接線圖如下：

1771907649367650.png常用的老模塊，輸入模塊4400ED-1、輸入輸出模塊6800ED-1（單控模塊）、廣播模塊6804ED接線圖如下：


常閉防火門模塊FM6022和常開防火門模塊FM6021接線圖


主機備電4節電池接法

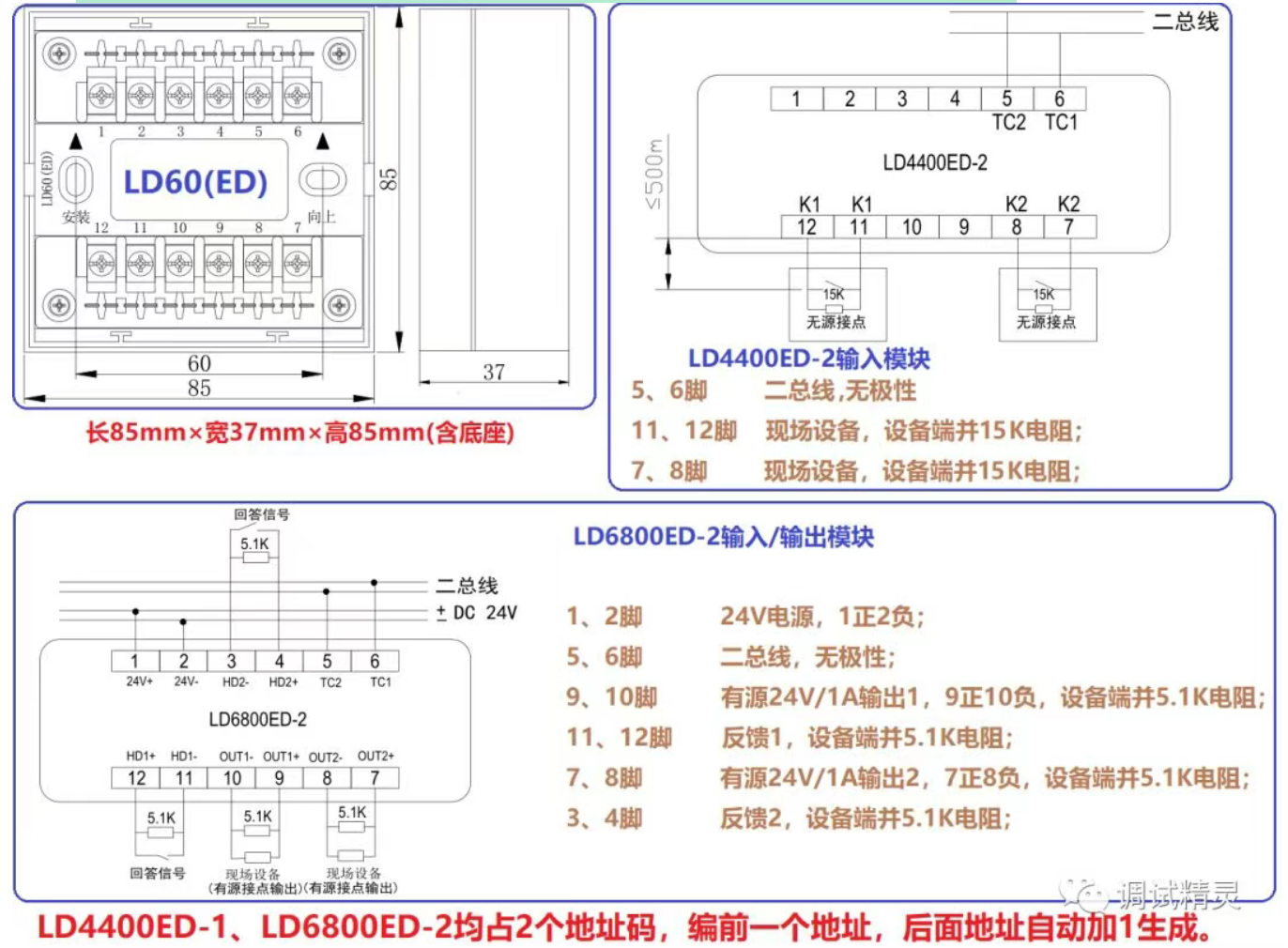

雙輸入模塊4400ED-2和雙輸入輸出模塊6800ED-2（雙控模塊）

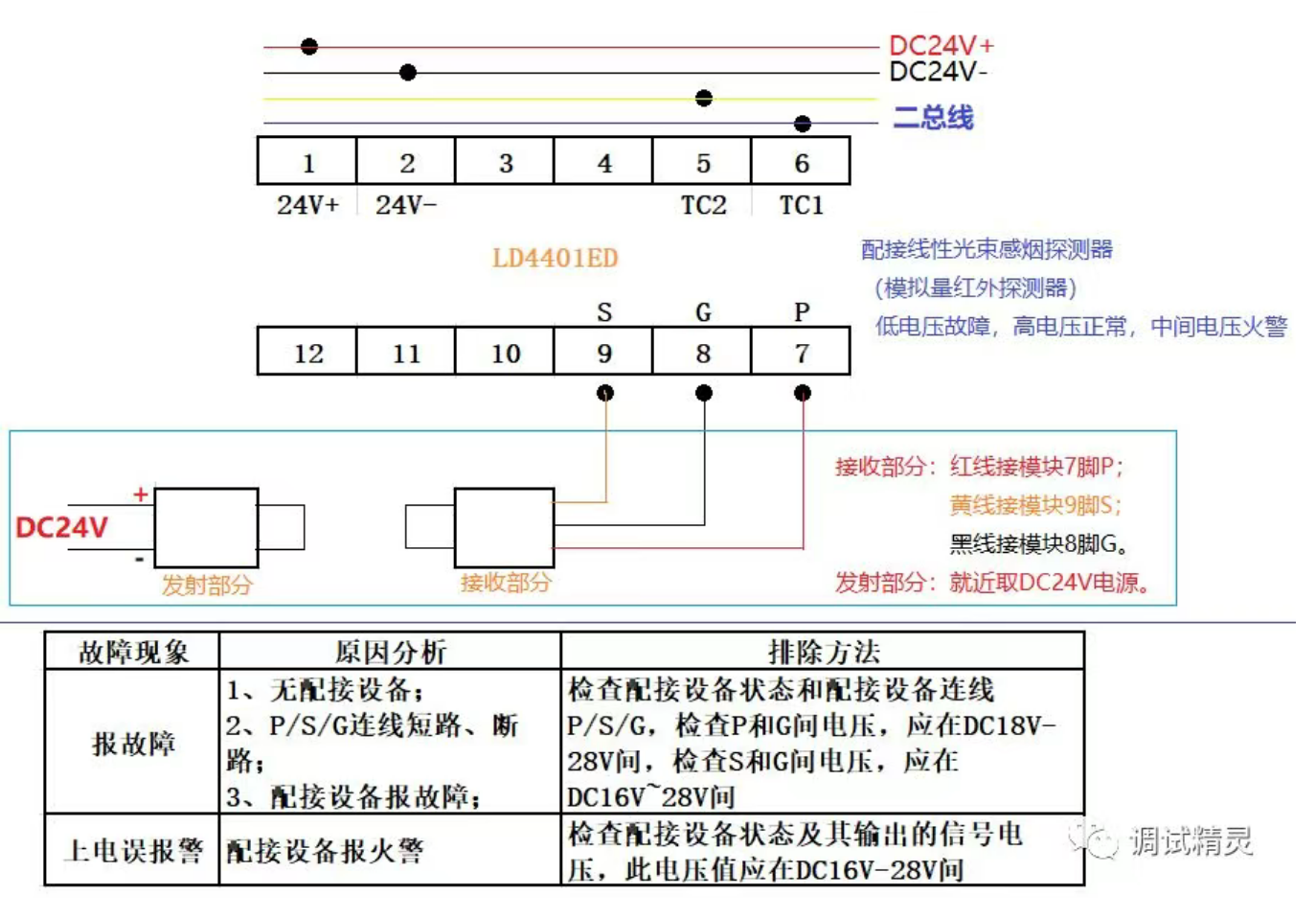

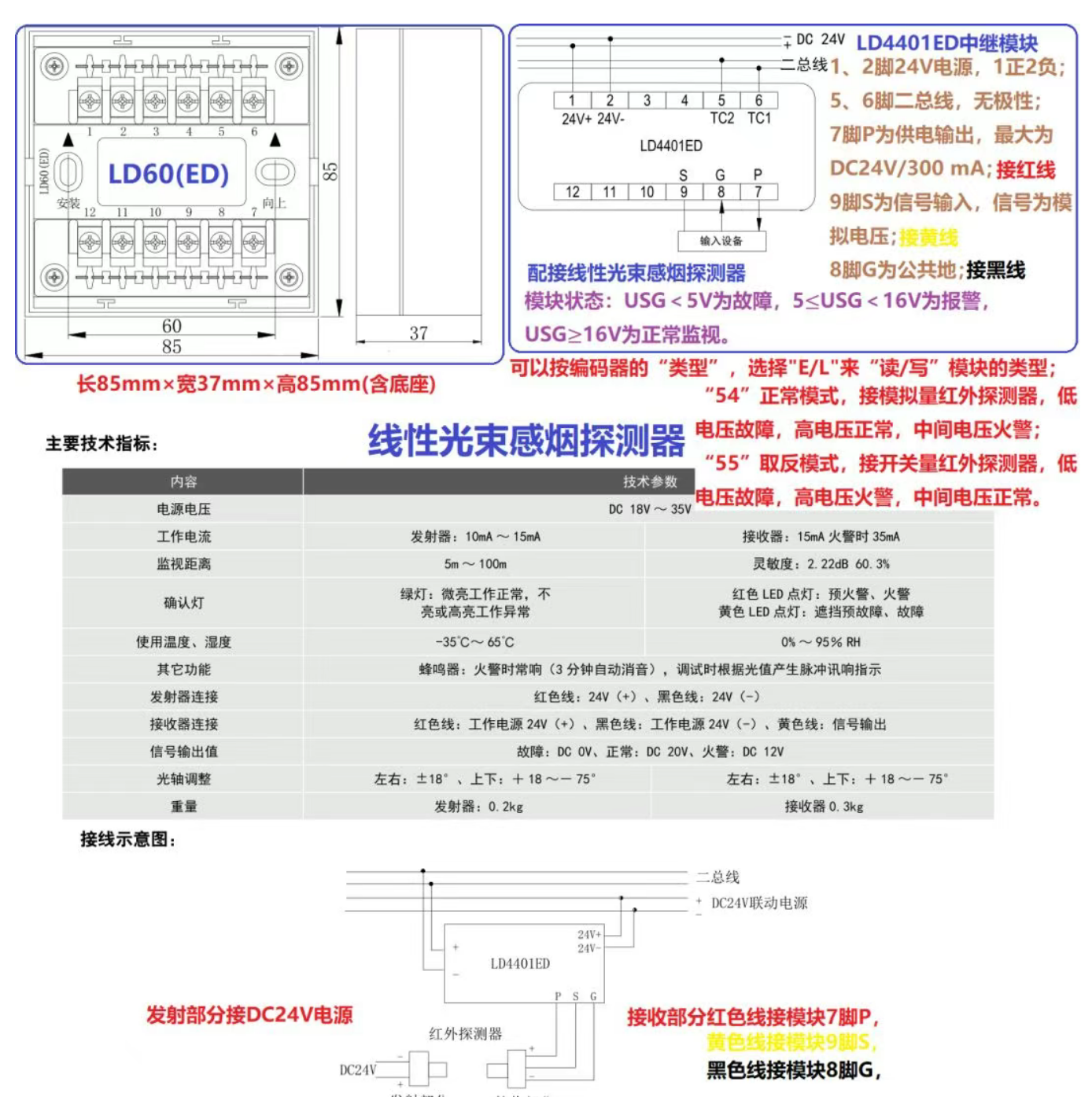

利達常見幾種紅外對射的接線圖解：







編碼器LD128EN-100，設置參數說明

按編碼器寫，屏幕顯示"P。",此時編碼模塊，即可屏蔽電阻，模塊不裝電阻也不會報故障

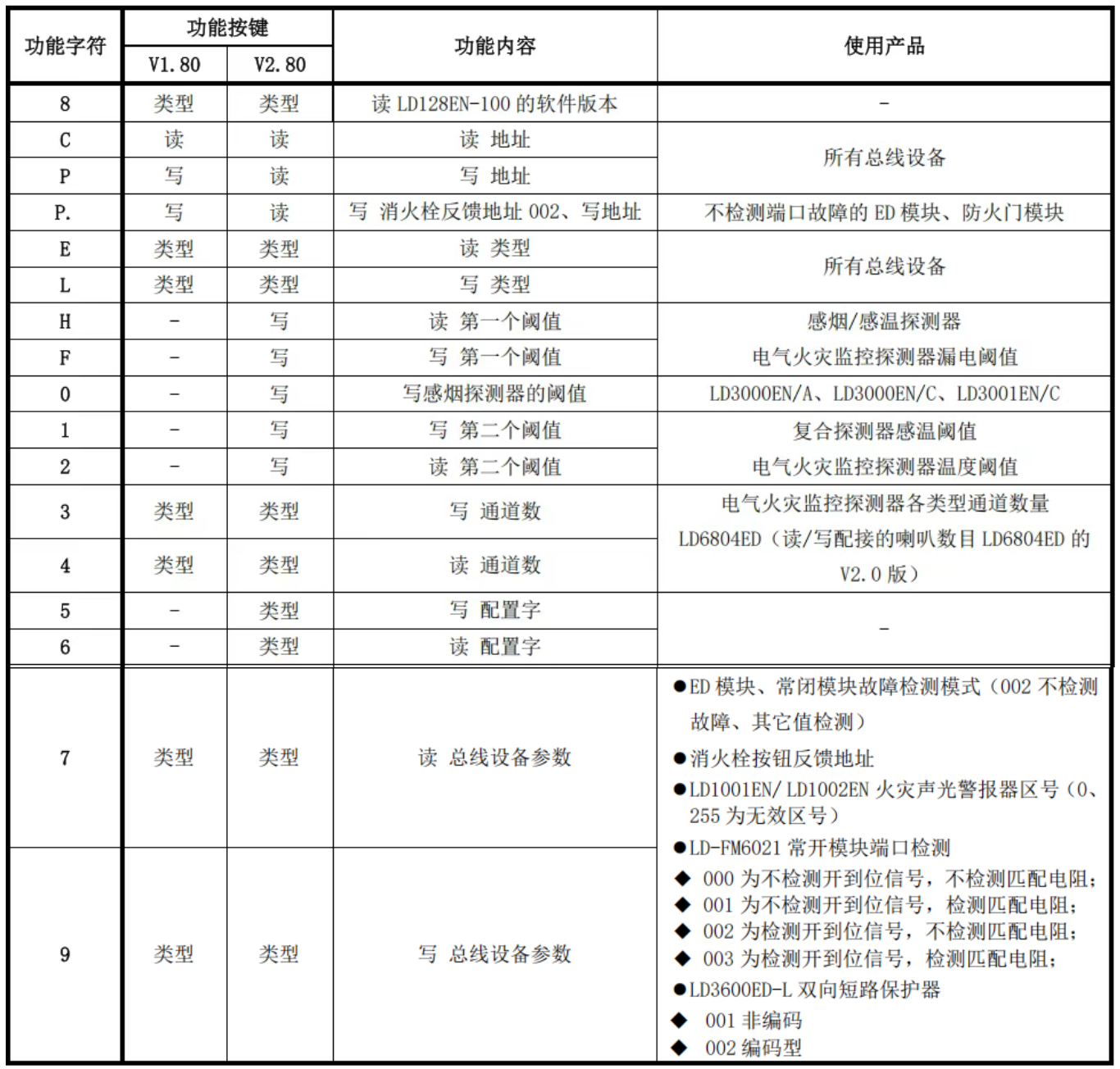

附表一:LD128EN-100/LD128EN-101 功能操作說明簡表

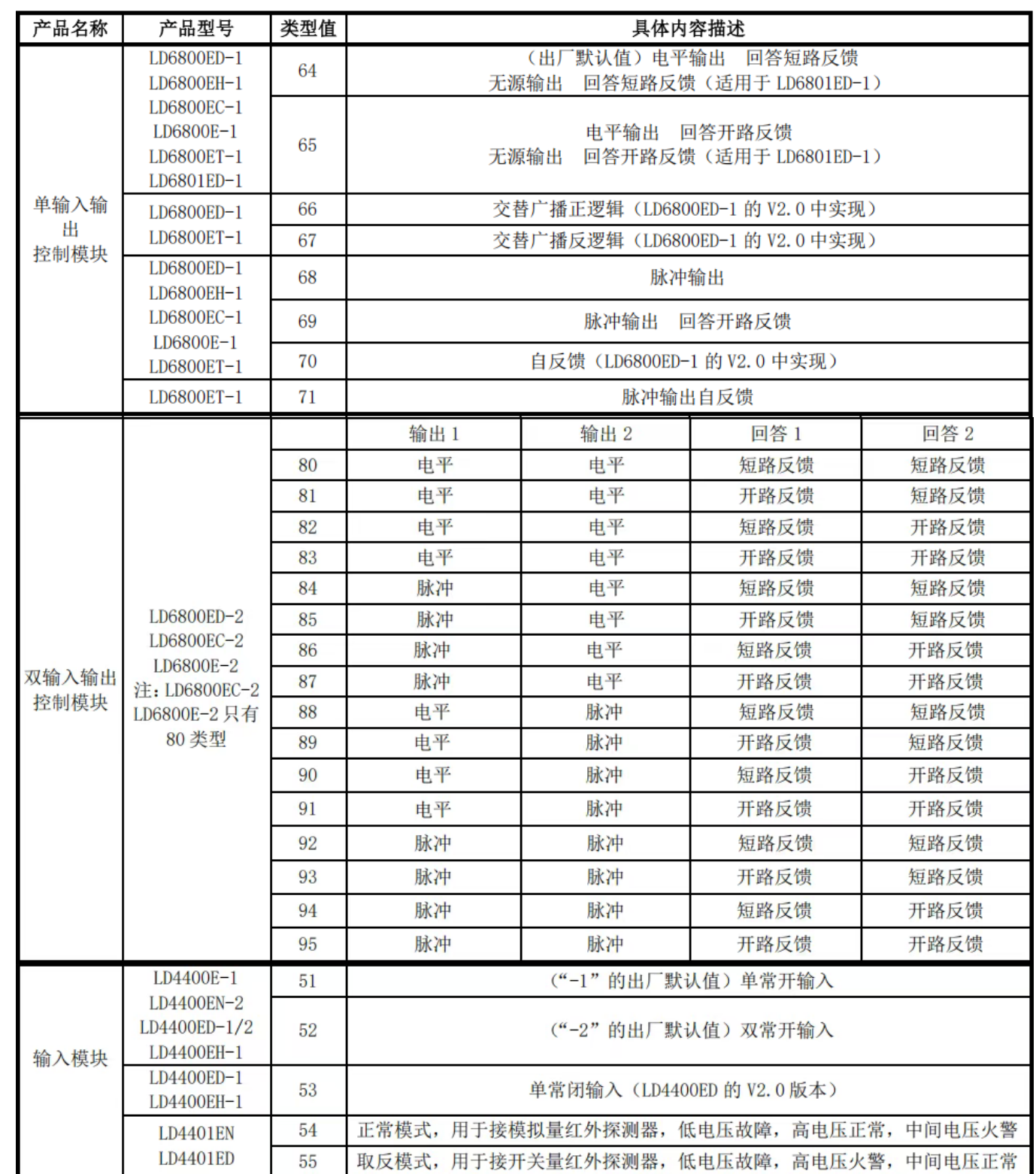

附表二:LD128EN-100/LD128EN-101 設置總線模塊類型值表



廣播一體機主機設置交替響的方法：

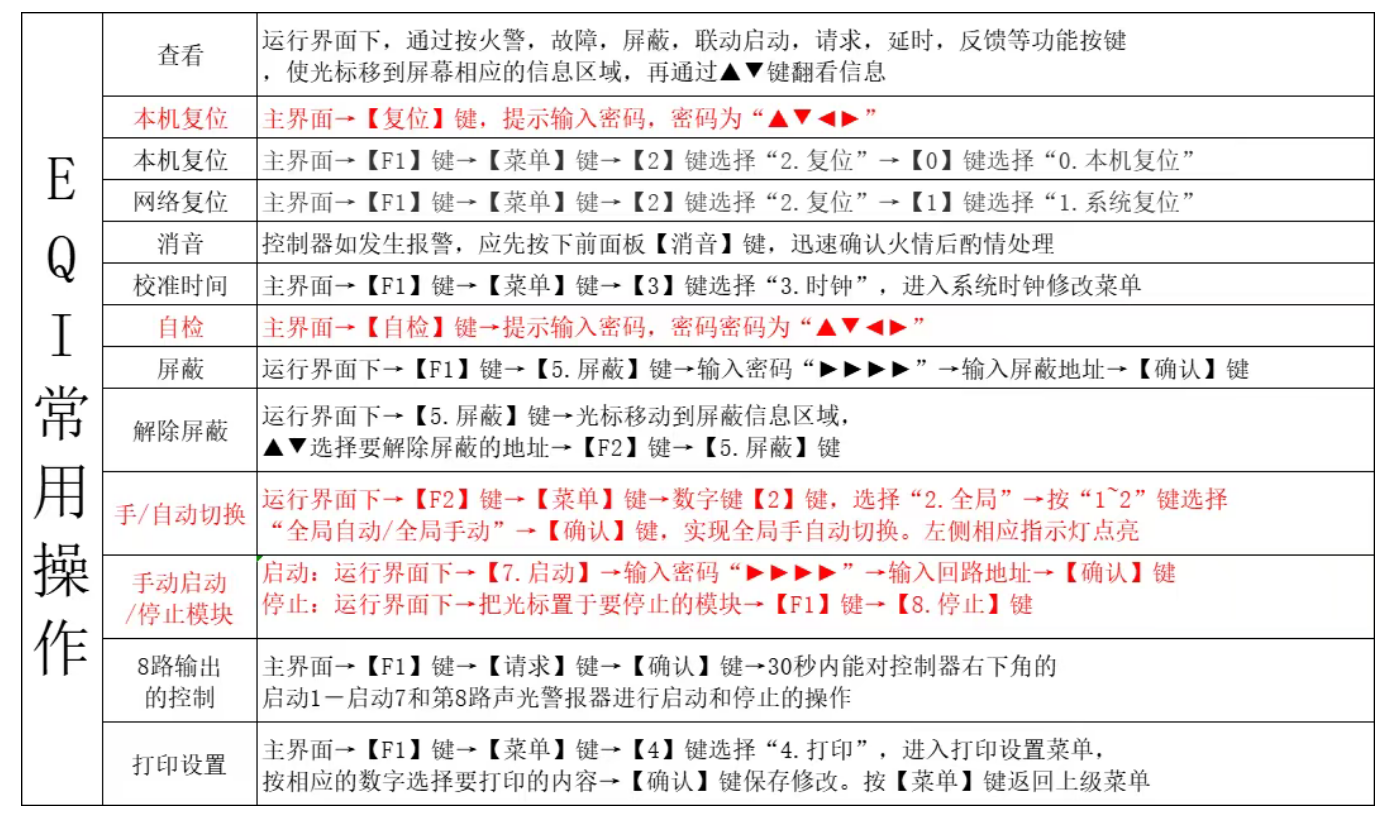

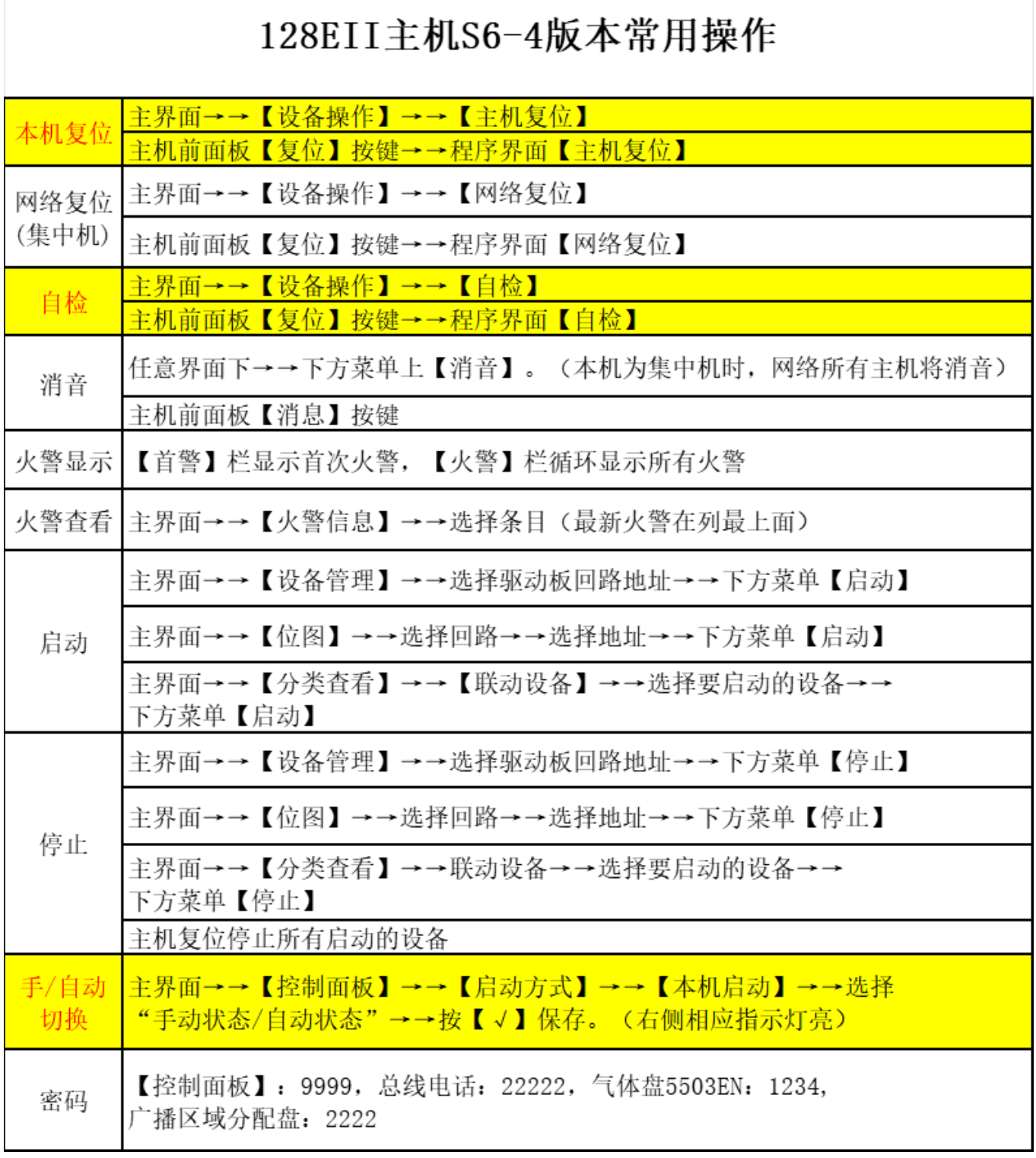

利達常見消防火災報警主機操作說明
